Bug Antiflicker HERO13: come fare (parte 2)
Come anticipato nella prima parte, per isolare l’origine tecnica del problema è stato necessario analizzare i metadati dei file video. Telemetry Extractor è uno strumento software specializzato nell’estrazione e nell’analisi dei metadati “invisibili” presenti nei file delle videocamere GoPro (dalla serie HERO5 in avanti). Questo applicativo, gratuito per buona parte delle sue funzioni, permette di tradurre il flusso di informazioni tecniche salvate dalla fotocamera in dati leggibili, grafici e formati pronti per il montaggio video e può essere scaricato a questo link. Ogni video registrato da una GoPro contiene infatti, oltre alle immagini, un flusso di dati chiamato GPMF (GoPro Metadata Format). Telemetry funge da “interprete” per questi codici, visualizzando i dati GPS (nella versione a pagamento) come posizione, velocità, altitudine e percorso. Il software mostra inoltre i sensori di movimento (informazioni da accelerometro, giroscopio e magnetometro) e i parametri di ripresa con valori istantanei di ISO, Shutter Speed (tempo di otturazione), bilanciamento del bianco, luminosità media e molto altro. Quest’ultima funzione è particolarmente utile poiché, a differenza della pagina ufficiale “Metadata Extraction” di GoPro Labs, fornisce i dati momento per momento. Il software è compatibile con sistemi Windows e macOS a 64 bit. L’utilizzo è intuitivo: è sufficiente importare il file .mp4 originale per visualizzare tutti i flussi di dati disponibili per la specifica clip.

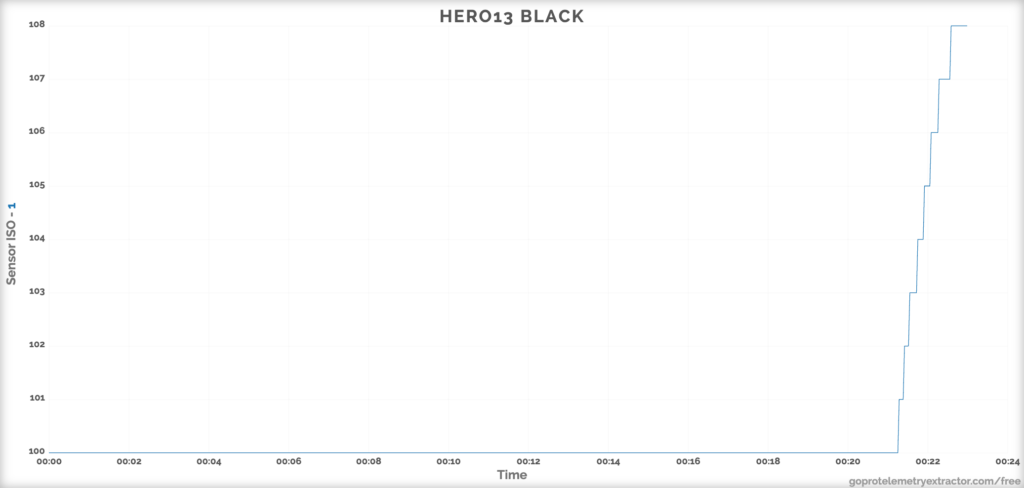

Grafico della sensibilità ISO generato da Telemetry. Il risultato è identico per entrambi i profili, Flat e Naturale.
Per comprendere il problema del flickering durante la ripresa con la tartaruga, ho analizzato lo Shutter Speed e gli ISO della clip incriminata. Il grafico ISO è facile da interpretare: si evince che la GoPro ha girato a 100 ISO per quasi tutta la durata del video e solo al termine, quando l’inquadratura si è spostata nel blu, c’è stato un leggero aumento.
Il grafico dello Shutter Speed è meno intuitivo. In ascissa (l’asse orizzontale), come per il grafico precedente, troviamo il tempo. Nell’ordinata (l’asse verticale) abbiamo invece lo Shutter Speed istante per istante. Il valore indicato con “m” è un’abbreviazione tecnica che sta per millisecondi (ms), espressa in notazione decimale dal software. Per trasformare quel numero nel classico valore “1/X”, bisogna fare un piccolo calcolo. Ad esempio, 8.3m significa 0,0083s; per sapere a quale frazione corrisponde, bisogna dividere 1 per quel numero: 1 / 0,0083 = 120. In quel punto, la GoPro stava scattando a circa 1/120 di secondo.

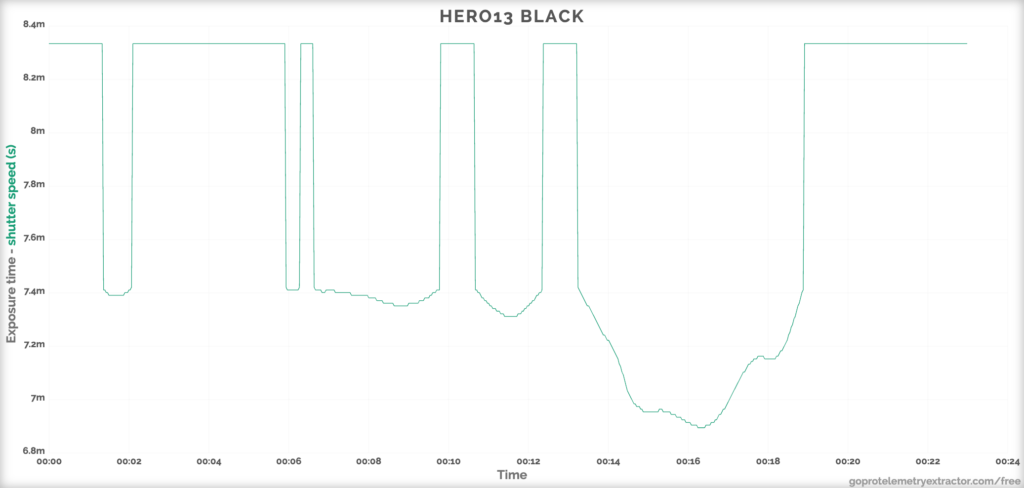

Il grafico delle variazioni dello Shutter Speed mostra invece bruschi sbalzi nella GoPro con profilo Flat.
Nella GoPro con profilo Naturale le variazioni dello Shutter Speed sono molto più graduali
Come si può notare dai grafici, nonostante la luce nella ripresa fosse costante (non è stata cambiata l’inquadratura verso il sole o l’ombra), i valori dello Shutter Speed variano bruscamente diverse volte tra 8.4m e 7.4m: questo è il bug che ha provocato il flickering che ha reso inutilizzabile la ripresa. Nella stessa ripresa effettuata con Profilo Colore Naturale, gli ISO sono identici, ma il grafico dello Shutter Speed mostra variazioni graduali, che vanno da circa 1/140-1/170 (shutter veloci) all’inizio della clip, fino al classico 1/120 quando la ripresa si sposta verso il blu (shutter più lento). Questa analisi conferma che il profilo Flat/Log, essendo privo di tone-mapping dinamico, non riesce a compensare le micro-variazioni dell’otturatore, rendendo il difetto estremamente visibile e rendendo assolutamente necessario l’utilizzo dell’estensione BFLK.
